电子连接器的结构介绍与材料种类是如何的？

一.电子连接器的结构由哪些部分组成？

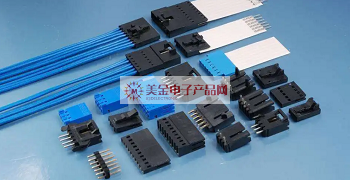

连接器由壳体、绝缘体、接触体三大基本单元组成。
壳体:
连接器壳体是指插头插座的外壳、连接螺帽、尾部附件。外壳作用是保护绝缘体和接触体(插针插孔的通称)等电连接器内部零件不被损伤。上面的定位键槽保证插头与插座定位。连接螺帽用于插头座连接和分离。尾部附件用于保护导线与接触体端接处不受损伤并用于固定电缆。壳体还具有一定电磁屏蔽作用。
壳体一般采用铝合金加工(机加、冷挤压、压铸)而成。钢壳体多用于玻璃封焊和耐高温电连接器。
绝缘体:
由装插针绝缘体、装插孔绝缘体。界面封严体、封线体等组成。用以保持插针插孔在设定位置上，并使各个接触体之间及各接触体与壳体之间相互电气绝缘。通过绝缘体加界面封严体封线体取得封严措施，来提高电连接器的耐环境性能。为适应产品的耐高温，低温，阻燃，保证零件几何尺寸稳定可靠。绝缘体大都采用热固塑料模塑成形。界面封严体、封线体采用硅橡胶模压等成形
接触体

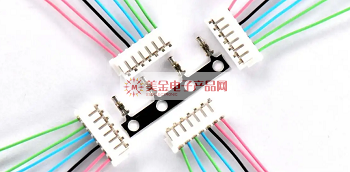

接触体包括阳接触件与阴接触件，有时也称插针插孔，连接方式分为焊接式、压接式、压入式和绕接式等，用以实现电路连接。插针插孔是连接器关键元件，它直接影响着电连接器的可靠性。插针插孔大多采用导电性能良好的弹性铜合金材料机加而成，表面采用镀银镀金达到接触电阻小及防腐蚀的目的。插孔一般有劈槽式插孔、线簧插孔、冠簧插孔与冲制插孔等。
结构特点是:耐环境，卡口式(快速)连接，多键位(防错插)，接触体与导线压接连接，(单根取送便于故处理)。外壳加屏蔽环保证360°电磁干扰屏蔽能力。

---------------------------------------------------------------------------------------------------------------------------------------

二.电子连接器的材料种类有哪些？

材料的选择，是基于加工成型性，产品应用性及强度性质上的综合考量;电子连接器的成本受材料的价格，加工的难易及生产的效能而有所差异;电子连接器材料主要包含绝缘体材料(塑胶原料)，导体材料(磷铜，黄铜);电子连接器常用的工程塑胶料有:LCP，NYLON，PBT。
LCP
具有线膨胀系数小，注塑成型收缩率低和非常突出的强度和弹性模量以及优良的耐热性，具有较高的负荷变形温度，有些可高达340度以上，LCP还具有耐化学药品和气密性优良，因此一般连接器尤其需要SMT的都LCP料，eg:MINI PCIEXPRESS;DDR
NYLON
成本较低，抗拉强度很高,有突出的磨性和自涧滑性,流动性好,利于薄壁成型，但缩水严重，易产生毛头，成型前需严格进行烘烤，以防产生水解，一般连接器尤其DIP的大多用NYLON料，eg:PCI120P;PCI EXPRESS。
PBT
成本低，强度高，耐摩擦，但成型性较差，缩水严重，由于熔化温度较低，过波峰焊时会产生塑料熔化现象

-------------------------------------------------------------------------------------------------
