fpc连接器规格书以及图纸如何看懂？

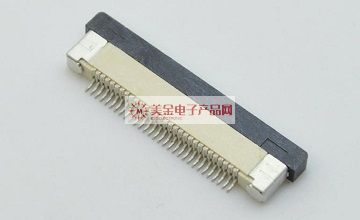

FPC（Flexible Printed Circuit）连接器是一种柔性电路板连接器，通常用于连接电路板和平面显示器、相机模块、LED灯条等设备之间的柔性电路板。

在看懂FPC连接器的规格书和图纸之前，我们需要了解一些基本的电子元器件的标识符和符号：
1.电容器：C，单位为法拉（F）或微法（μF）
2.电阻器：R，单位为欧姆（Ω）
3.电感器：L，单位为亨利（H）或毫亨（mH）
4.二极管：D
5.三极管：Q
6.晶体管：T
7.集成电路：IC

接下来，我们来看一下FPC连接器的规格书和图纸如何看懂：

规格书
FPC连接器的规格书包括以下内容：
a. 尺寸：FPC连接器的规格书中通常包含连接器的尺寸信息，包括长度、宽度、高度等参数。
b. 电气特性：规格书中会详细介绍连接器的电气特性，包括额定电流、额定电压、接触电阻等参数。
c. 材料和环境特性：规格书中会介绍连接器的材料和环境特性，包括耐高温、防水、抗震动等特性。
d. 接口类型：规格书中会详细介绍连接器的接口类型，如SMT、DIP等。
e. 应用领域：规格书中会介绍连接器的应用领域，如手机、平板电脑、相机等。

图纸
FPC连接器的图纸包括以下内容：
a. 接口布局：图纸中会展示连接器的接口布局，包括接口数量和位置等。
b. 尺寸和外观：图纸中会详细展示连接器的尺寸和外观，包括长度、宽度、高度、外壳形状等。
c. 引脚定义：图纸中会详细介绍连接器的引脚定义，如VCC、GND、DATA等。
d. 接口类型：图纸中会展示连接器的接口类型，如SMT、DIP等。
e. 标识符和符号：图纸中会使用标识符和符号来表示连接器的不同部分和功能。

要看懂FPC连接器的规格书和图纸，需要具备一定的电子元器件基础知识和相关行业的经验。同时，也需要注意理解规格书中的各项参数。

-------------------------------------------------------------------------------------------------
