分类: 线束线缆产品

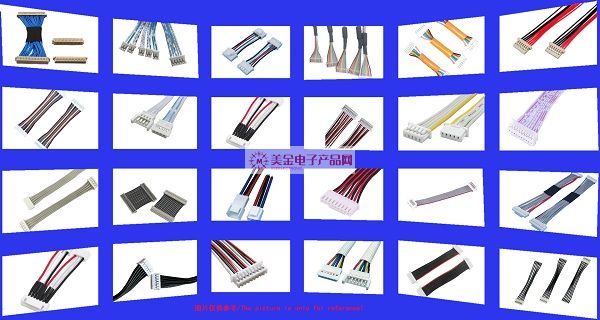

Molex|莫仕|Molex端子|Molex连接器 51110系列电子线束是一款:由Molex(莫仕电子)公司生产的 双排式连接器与UL1007(用于一般电子设备的电线,额定电压为300V);UL1015(用于一般电子设备的电线,额定电压为600V);UL1061(用于内部线缆和电子设备的电线,额定电压为300V)的电子线束通过特有的生产制程工艺组装而成的一种线束产品.敝司(美金电子产品网)专业生产电子线束-Molex|莫仕|Molex端子|Molex连接器 51110系列电子线束.下图为敝司所生产的电子线束(Wire Harness)线束组立产品部分实物图片(图片仅供参考).
------------------------------------------------------------------------------------------------
1、Molex|莫仕|Molex端子|Molex连接器 51110系列电子线束所使用的连接器 示意图及规格与特点:
MOLEX系列号: 51110--产品详情 | |||
常规: | |||
状态 | Active | 类别 | Connector Housings |
系列 | 51110 | 说明 | 2.00mm Pitch, Milli-Grid Receptacle Housing, 12 Circuits, without Center Polarization Key, with Locking Ramp, Void Pin Location: 10, Lead-Free |
应用 | Signal, Wire-to-Board | 个评论 | Applicable Wire Ranges: 24-30 AWG (series 50394 terminal) and 22-28 AWG (series 87396 terminal) |
产品系列 | Milli-Grid Connector System | 产品名称 | Milli-Grid |
UPC | 800756787763 | ||
物理: | |||
电路数(最多) | 12 | 颜色-树脂 | Black |
阻燃性 | 94V-0 | 性别 | Receptacle |
符合灼热丝规范 | No | 插接极性 | Yes |
锁定插接部位 | Yes | 材料 - 树脂 | Polyester |
净重 | 0.256/g | 行数 | 2 |
包装形式 | Bag | 面板安装式 | No |
间距 - 插配接口 | 2.00mm | 间距 - 终端界面 | 2.00mm |
有极性的插配件 | Yes | 可堆叠的 | No |
运行温度范围 | -40° to +105°C |
------------------------------------------------------------------------------------------------
2、Molex|莫仕|Molex端子|Molex连接器 51110系列电子线束
