SUNCAGEY连接器-提供SUNCAGEY|日慎精工BL115H系列0.5mm间距FPC连接器

分类:连接器产品

专业代理销售提供:连接器|线束|线缆产品

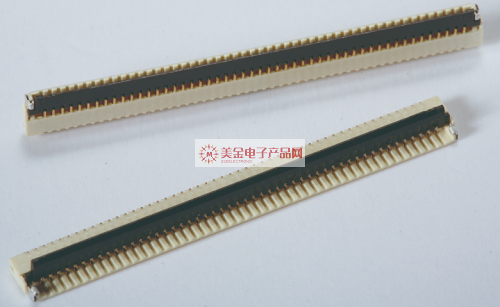

SUNCAGEY|SUNCAGEY连接器|台湾日慎精工BL115H系列0.5mm间距FPC连接器是一款:便携式应用设计,它是高度精密和高品质低插入力的连接器,高度 1.0 m m、 间距 0.5 m m、臥式、下接触点、 前掀式产品。。其主要特点是:前掀式设计、易组装、薄型化设计、节省板上高度.该系列产品包含的PIN数有:04 ~ 50.


1、SUNCAGEY|SUNCAGEY连接器|台湾日慎精工BL140系列0.2mm间距FPC连接器产品相关性能简介:

性质
    Characteristic
规格
    Specifications
连接器型式
    Connector Type
低插入力(前掀式)
    LIF (Front-Flip)
间距/Pitch
    (mm)
0.5
高度/Height
    (mm)
1.0
接点数量
    Number of Contacts
04~50
组合样式
    Assembly Style
卧式/下接触点
    Right Angle / Lower Contact
更大容许电压
    Operating Voltage (Max.)
50Vrms AC
更大容许电流
    Current Rating (Max.)
0.5A DC
使用温度范围
    Operating Temperature
零下55°C   ~ +85°C(包含電流通過所產生的上昇溫度)
    (Including terminal temperature rise)
材质-绝缘胶体
    Material - Housing
L.C.P
材质-盖子
    Material - Cover
L.C.P
材质-导电端子
    Material - Contacts
磷青铜
    Phosphor Bronze

------------------------------------------------------------------------------------------------

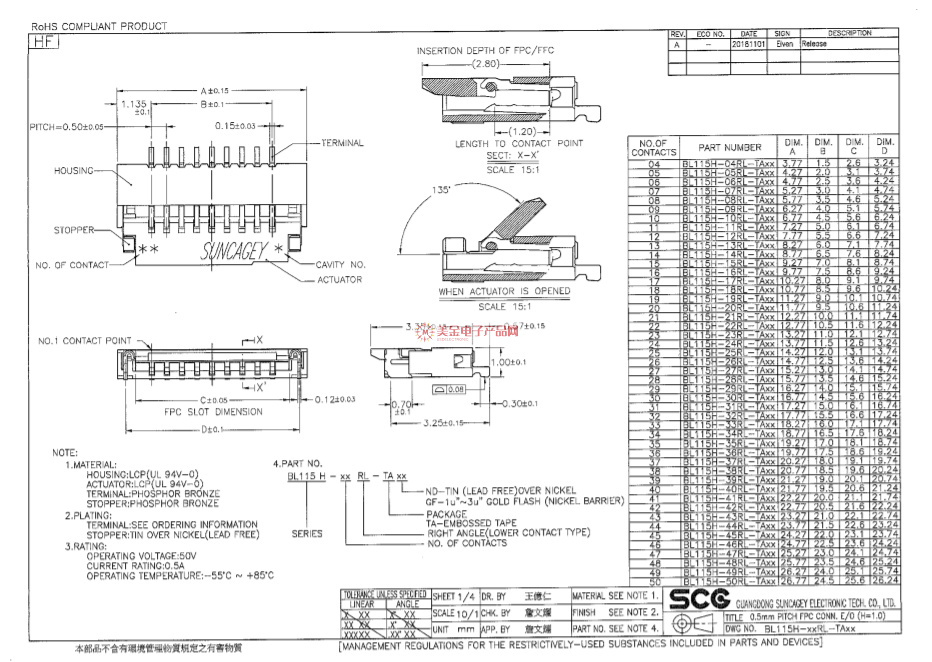

2、台湾SUNCAGEY|SUNCAGEY连接器|台湾日慎精工BL115H系列0.5mm间距FPC连接器产品图纸:


3、台湾SUNCAGEY|SUNCAGEY连接器|台湾日慎精工BL115H系列0.5mm间距FPC连接器主要料号/型号:

BL115H-04RL-TANDBL115H-14RL-TANDBL115H-24RL-TANDBL115H-34RL-TANDBL115H-44RL-TAND
BL115H-05RL-TANDBL115H-15RL-TANDBL115H-25RL-TANDBL115H-35RL-TANDBL115H-45RL-TAND
BL115H-06RL-TANDBL115H-16RL-TANDBL115H-26RL-TANDBL115H-36RL-TANDBL115H-46RL-TAND
BL115H-07RL-TANDBL115H-17RL-TANDBL115H-27RL-TANDBL115H-37RL-TANDBL115H-47RL-TAND
BL115H-08RL-TANDBL115H-18RL-TANDBL115H-28RL-TANDBL115H-38RL-TANDBL115H-48RL-TAND
BL115H-09RL-TANDBL115H-19RL-TANDBL115H-29RL-TANDBL115H-39RL-TANDBL115H-49RL-TAND
BL115H-10RL-TANDBL115H-20RL-TANDBL115H-30RL-TANDBL115H-40RL-TANDBL115H-50RL-TAND
BL115H-11RL-TANDBL115H-21RL-TANDBL115H-31RL-TANDBL115H-41RL-TAND
BL115H-12RL-TANDBL115H-22RL-TANDBL115H-32RL-TANDBL115H-42RL-TAND
BL115H-13RL-TANDBL115H-23RL-TANDBL115H-33RL-TANDBL115H-43RL-TAND

------------------------------------------------------------------------------------------------

4、台湾SUNCAGEY|SUNCAGEY连接器|台湾日慎精工BL115H系列0.5mm间距FPC连接器 此产品销售商:

美金电子产品网-代理销售【台湾SUNCAGEY连接器|SUNCAGEY|台湾日慎精工BL115H系列0.5mm间距FPC连接器器】以及第3项内容中表格清单内的所有(料号/型号)连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们.
