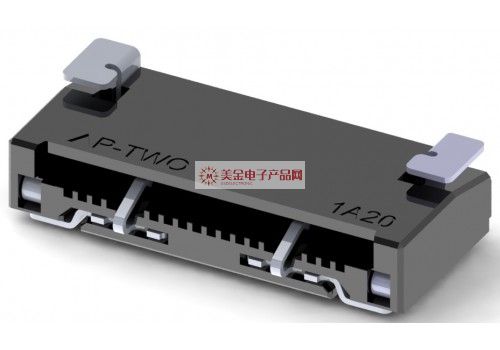

P-TWO|P-TWO连接器|台湾禾昌兴业EasyLock FFC/FPC 连接器是一款：支持汽车信息娱乐系统和数据通信应用的高速信号和电源传输。连接器间距为0.5mm。将FFC / FPC插入EasyLock FPC连接器时，可以自动锁定。能够进行两次SMT焊接过程.
| 特征 | 优点 |
| 1. 插入到位即自锁 | 1. 适用于机器手臂制造 |
| 2. 设计满足电源和高速信号 | 2. 适应USB 3.0 5Gbps, V-by-One US 16Gbps, eDP和USB4传输速度 |
| 3. 胶芯顶部有两个检测窗口 | 3. 从检测窗口检查FFC / FPC的位置，也可用AOI自动检测 |
| 4. 固定片有弹片选项 | 4. 有带接地功能选项 |
| 5. 胶芯顶部的两侧自锁按钮/ | 5. 插入连接器时，FFC / FPC可以自动锁住。 |
| 两个自锁按钮上方有一按压板 | 同时按下两个自锁按钮/按下自锁按钮上方的按压片，可方便拉出FFC / FPC |
| 6. 独特的锁定机构 | 6. 为FFC / FPC提供更好的保持力 |
| （更少的端子数具有更高的性能，例如4P> 2Kgf） |
1、P-TWO|P-TWO连接器|台湾禾昌兴业EasyLock FFC/FPC 连接器产品相关性能简介：
| 材质 | 一般特性 |
| 1. 胶芯: 耐高温塑料UL 94 V-0, 顏色: 黑色/白色 | 1. 温度范围: -40°C〜+ 105°C |
| 2. 端子: 铜合金, 镀金 | 2. 湿度: 40±2°C, 90〜95％相对湿度, 持续96小时 |
| 3. 固定片与Lock端子: 不锈钢镀锡 | 3. 盐雾: 35±2°C, 盐浓度为5±1％, 持续48小时 |
| 4. 高温寿命: 90±2°C, 持续96小时 | |
| 5. 低温寿命: -40±2°C, 持续 96小时 | |
| 电气特性 | 机械特性 |
| 1. 额定电流: 0.5A /pin | 1. 插入力: 更大60gf / pin |
| 2. 额定电压: 50V DC | 2. 拔出力: 最小5gf / pin(≧31P), 10gf / pin(≦30P) |
| 3. 绝缘电阻: 最小500MΩ | 3. 插拔寿命: 30次 |
| 4. 耐电压: 500VAC | 4. 振动: 更大1μs, 依据EIA 364-28, 每个轴向24小时 |
| 5. 接触电阻: 更大80mΩ | 5. 机械冲击: 更大1μs, 依据EIA 364-27条件A |
| 6. USB 3.0阻抗: 90Ω±15％, 上升时间50ps（20％〜80％） | |
| 7. V-by-One US阻抗: 100Ω±10％, 上升时间24ps（20％〜80％） | |
| 8. eDP阻抗: 100Ω±10％, 上升时间130ps（20％〜80％） | |
| 9. USB4阻抗: 85Ω±9Ω, 上升时间40ps（20％〜80％） |
-------------------------------------------------------------------------------
2、台湾P-TWO|P-TWO连接器|台湾禾昌兴业EasyLock FFC/FPC 连接器主要料号/型号：
| Product Series | Pitch(mm) | Product Height(mm) | Rating Current(A/Pin) | Orientation | Contact Position | FFC/FPC Cable Thickness(mm) | Unlock Type | GND Function | Automotive Application |
| 131001 | 0.5 | 3.3 | 0.5 | Right Angle | Bottom | 0.3 | Two Side Press | With GND | NA |
| 131003 | 0.5 | 3.3 | 0.5 | Right Angle | Bottom | 0.3 | Two Side Press | With GND | Available |
| 131004 | 0.5 | 3.3 | 0.5 | Right Angle | Bottom | 0.3 | Two Side Press | Without GND | NA |
--------------------------------------------------------------------------------
3、台湾P-TWO&P-TWO连接器|台湾禾昌兴业EasyLock FFC/FPC 连接器. 此产品销售商：
美金电子产品网-代理销售【台湾P-TWO连接器&P-TWO|台湾禾昌兴业EasyLock FFC/FPC 连接器.】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
①、美金电子产品网是由苏州汇成元电子科技有限公司与昆山杰康富精密电子有限公司共同合资开发以及众多连接器|线束|线缆生产企业协助建立的一个生产与销售连接器|线束|线缆产品的销售平台。②、本公司提供《连接器产品》及《线束线缆产品》栏目内所有发布的 连接器|线束|线缆 产品，如有需要请联系我们！③、如贵司有《产业制造商》与《产业资讯》栏目中发布的品牌/产品内的相关资源与产品，请及时与我们联系，相互合作共赢！
