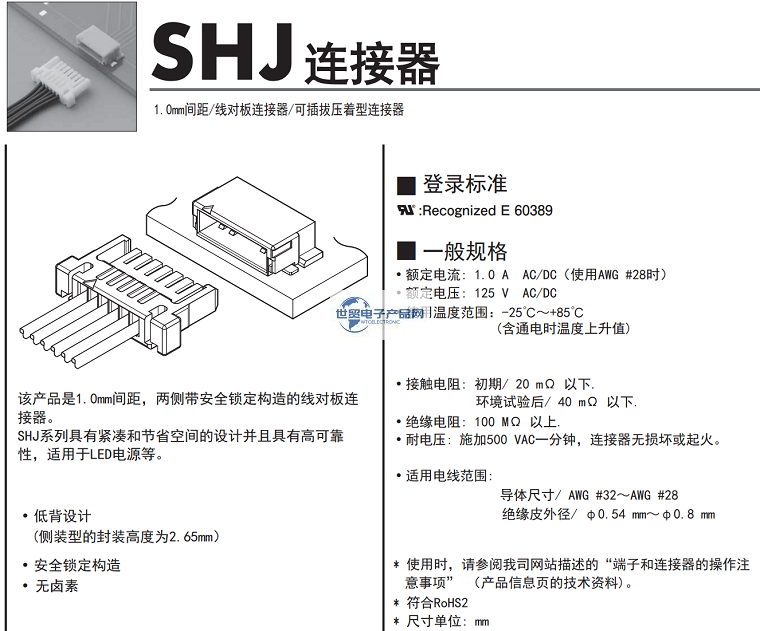

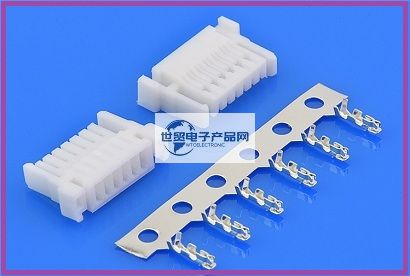

兼容/替代JST|JST连接器|日本压着端子|SHJP系列连接器6P/10P|1.0mm间距WTB连接器公座产品是一款：1.0mm间距/线对板连接器/可插拔压着型连接器；该产品是1.0mm间距，两侧带安全锁定构造的线对板连接器。SHJ系列具有紧凑和节省空间的设计并且具有高可靠性，适用于LED电源等；其主要特点是：低背设计(侧装型的封装高度为2.65mm），安全锁定构造，无卤素；间距：1.0mm，Pin位 ：6P/10P，产品颜色：白色，产品材质：PA66 UL94V-0 / C5191，适用线材：AWG#28~32。【美金电子产品网提供JST|JST连接器|日本压着端子|SHLP/SHLDP系列连接器2P~50P|1.0mm间距WTB连接器公母座替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代JST|JST连接器|SHJP系列连接器6P/10P|1.0mm间距WTB连接器公座产品相关描述与参数：
| SHJP CONNECTOR系列详情： | SHJP CONNECTOR系列一般电气性能规格： | |
| 类型1: | 压接型,用于LCD背光灯,带滑锁装置 | ・额定电流: 1.0 A AC/DC（使用AWG #28时） |
| 类型2: | 压接型,可拆开型 | ・额定电压: 125 V AC/DC |
| 间距： | 1 | ・使用温度范围：-25℃～+85℃(含通电时温度上升值) |
| 电流： | 1.0A (AWG#28) | ・接触电阻: 初期/ 20 mΩ 以下.环境试验后/ 40 mΩ 以下. |
| 特点： | 低型面 | ・绝缘电阻: 100 MΩ 以上. |
| 类别名称： | 压着式连接器（线对板型） | ・耐电压: 施加500 VAC一分钟，连接器无损坏或起火。 |
| 高度： | 1 | ・适用电线范围:导体尺寸/ AWG #32～AWG #28；绝缘皮外径/ φ0.54 mm～φ0.8 mm |
| 电压： | 125V | |
| 厚度： | ||
| 描述 : | SHJ连接器是一款适用于LED液晶显示器背光连接应用的低型面连接器。它具有安全锁定结构，防止在处理电线时从外壳上脱落。 | |
------------------------------------------------------------------------------------------------
