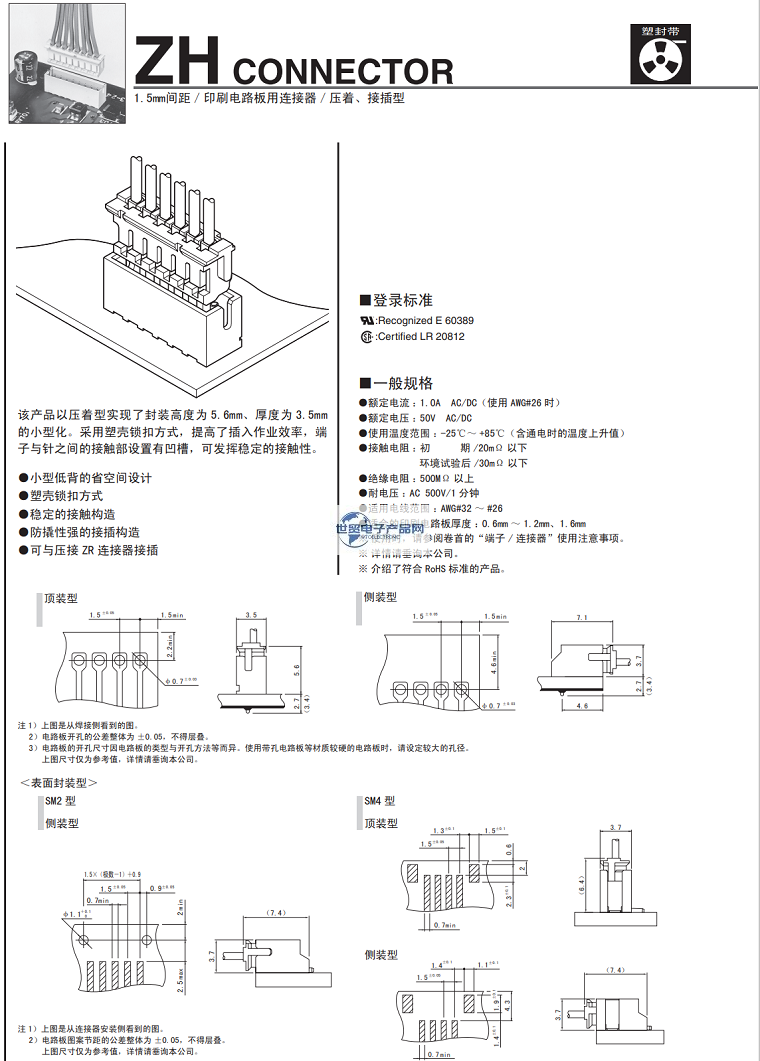

兼容/替代JST|JST连接器|日本压着端子|ZH系列连接器2P~15P|1.5mm间距WTB连接器公母座产品是一款：1.5mm间距/印刷电路板用连接器/压着、接插型；该产品以压着型实现了封装高度为 5.6mm、厚度为 3.5mm的小型化。采用塑壳锁扣方式，提高了插入作业效率，端子与针之间的接触部设置有凹槽，可发挥稳定的接触性；其主要特点是：小型低背的省空间设计，塑壳锁扣方式，稳定的接触构造，防撬性强的接插构造，可与压接 ZR 连接器接插；间距：1.5mm，Pin位 ：2~15P，产品颜色：白色，产品材质：PA66 UL94V-0 / C5191，适用线材：AWG#26~32。【美金电子产品网提供JST|JST连接器|日本压着端子|GH系列连接器2P~15P|1.25mm间距WTB连接器公母座替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代JST|JST连接器|ZH系列连接器2P~15P|1.5mm间距WTB连接器公母座产品相关描述与参数：
| ZH CONNECTOR系列详情： | ZH CONNECTOR系列一般电气性能规格： | |
| 类型1: | 可拆开型 | ●额定电流 ：1.0A AC/DC（使用 AWG#26 时） |
| 类型2: | 压接式,超小型 | ●额定电压 ：50V AC/DC |
| 间距： | 1.5 | ●使用温度范围 ：-25℃～ +85℃（含通电时的温度上升值） |
| 电流： | 1.0A (AWG#26) | ●接触电阻 ：初 期 /20mΩ 以下，环境试验后 /30mΩ 以下 |
| 特点： | ●绝缘电阻 ：500MΩ 以上 | |
| 类别名称： | 压着式连接器（线对板型） | ●耐电压 ：AC 500V/1 分钟 |
| 高度： | 1.5 | ●适用电线范围 ：AWG#32 ～ #26 |
| 电压： | 50V | ●适合的印刷电路板厚度 ：0.6mm ～ 1.2mm、1.6mm |
| 厚度： | ||
| 描述 : | 采用塑壳锁扣方式，端子与针之间的接触部设置有凹槽，可发挥稳定的接触性。可与压接ZR连接器接插。 | |
------------------------------------------------------------------------------------------------
