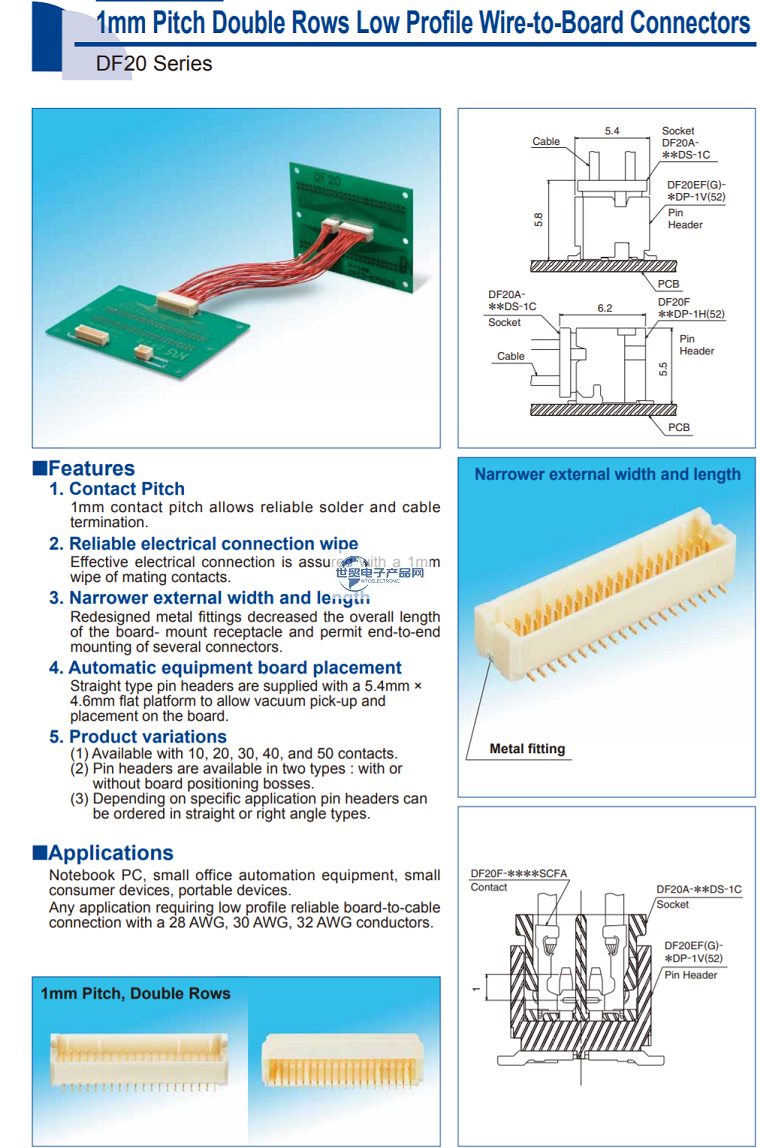

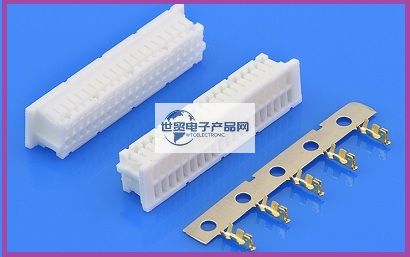

兼容/替代HRS|广濑|Hirose|广濑连接器|DF20系列连接器30P/40P|1.0mm间距WTB连接器插头产品是一款：1.0mm间距、2列低薄多芯板对线用连接器，双列低高度板对线连接器，引脚高度1mm;其主要特点是：1.1.0mm引脚间距、2.可靠的电气连接性能、3.狭小的外部长宽尺寸、4.自动化设备板上布置、5.产品种类：（1）10,20,30,40及50芯、（2）两种针头种类：带有或不带定位柱、(3) 根据用于不同专项应用的针头，可分为直插型和右转角型；间距：1.0mm、Pin位 ：30P / 40P、产品颜色：白色、产品材质：PBT UL94V-0 / C5191、适用线材：AWG#28~32。【美金电子产品网提供HRS|广濑|Hirose|广濑连接器|DF20系列连接器30P/40P|1.0mm间距WTB连接器插头替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代HRS|广濑|Hirose|广濑连接器|DF20系列连接器30P/40P|1.0mm间距WTB连接器插头产品相关规格与参数：
| 连接器类型 | 交错引线 |
| 端子, 插座, 插头 | 无 |
| 部件部分 | 推荐底板厚度 |
| 线束品 | 开口方向 |
| 无 | 笔直, 直角 |
| 参考规格 | 插拔次数 |
| 安全规格 | 50 |
| 可提供的替代品PIN数 | 接触部电镀 |
| 30, 40 | 金 |
| (嵌合部分)列数 | 电镀厚度 |
| 2 | 外壳颜色 |
| 安装间距 | 米色 |
| 1.0 mm | 接线方法 |
| 开口间距 | 压着 |
| 1.0 mm | 适合电线类型 |
| 连接器长度(间距方向) | 离散线 |
| 7.2, 7.3, 7.5, 12.2, 12.3, 12.5, 17.2, 17.3, 17.5, 22.2, 22.3, 22.5, 27.2, 27.3 mm | 适合电线尺寸(AWG)Min. |
| 连接器宽度(纵向) | 30, 32 |
| 5.0, 6.2, 6.4 mm | 适合电线尺寸(AWG)Max. |
| 连接器高度 | 28, 30 |
| 4.1, 4.6, 5.5 mm | 适合电线尺寸(2mm)Min. |
| 安装方法 | 适合电线尺寸(2mm)Max. |
| SMT | (Max.)使用温度范围 |
| 基板封装设计 | 85 ℃ |
| 板上 | (Min.)使用温度范围 |
| 基板固定的方法 | -35 ℃ |
| 焊接 | 面板安装方法 |
