分类：连接器产品

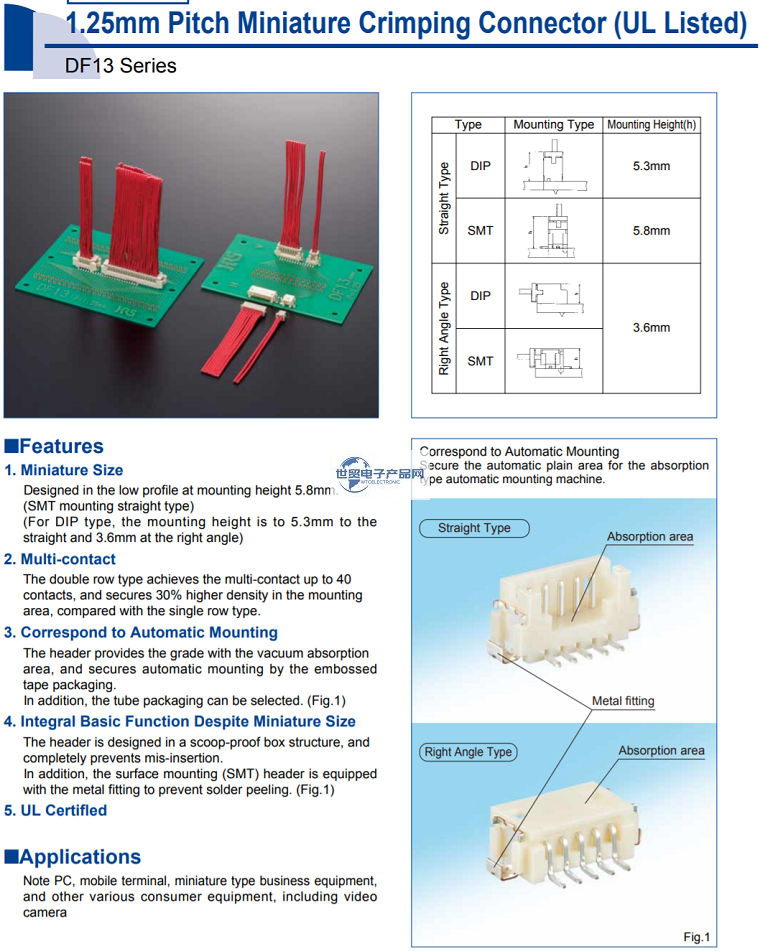

兼容/替代HRS|广濑|Hirose|广濑连接器|DF13系列连接器2P~40P|1.25mm间距WTB连接器产品是一款：1.25mm间距 小型压着连接器；其主要特点是：1.微型尺寸--安装高度为5.8mm时采用薄型设计。（SMT安装直线型）（对于DIP型，安装高度为5.3mm至直线和直角3.6mm）2.多触点双排型可实现多达40个多触点--触点，并确保安装密度提高30%与单行类型相比。3.对应于自动安装--集管提供真空吸收等级区域，并通过压花确保自动安装胶带包装。此外，可以选择管包装。4.尽管尺寸很小，但积分基本功能--集管设计为防勺盒结构，并且完全防止误插入。此外，还配备了表面安装（SMT）接头用金属配件防止焊料剥落。【美金电子产品网提供HRS|广濑|Hirose|广濑连接器|DF13系列连接器2P~40P|1.25mm间距WTB连接器插头插座替代品】。
------------------------------------------------------------------------------------------------

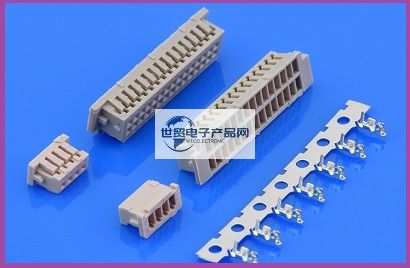

1、兼容/替代HRS|Hirose|广濑连接器|DF13系列连接器2P~40P|1.25mm间距WTB连接器插头插座产品相关规格与参数：
| 连接器类型 | 交错引线 |
| 端子, 插座, 插头, 其他 | 无 |
| 部件部分 | 推荐底板厚度 |
| 线束品 | 开口方向 |
| 无, 有 | 笔直, 直角 |
| 参考规格 | 插拔次数 |
| JIS, IEC | 30, 50 |
| 安全规格 | 接触部电镀 |
| UL | 金, 锡 |
| PIN数 | 电镀厚度 |
| 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 20, 30, 40 | 0.2, 0.76, 1.0 μm |
| (嵌合部分)列数 | 外壳颜色 |
| 1, 2 | 米色 |
| 安装间距 | 接线方法 |
| 1.25 mm | 压着 |
| 开口间距 | 适合电线类型 |
| 1.25 mm | 离散线 |
| 连接器长度(间距方向) | 适合电线尺寸(AWG)Min. |
| 4.15, 5.4, 6.65, 7.15, 7.9, 8.4, 9.15, 9.65, 10.4, 10.9, 11.65, 12.1, 12.15, 12.5, 12.9, 13.4, 14.15, 14.65, 15.4, 15.9, 16.65, 17.15, 17.9, 18.35, 18.4, 19.15, 19.65, 20.4, 22.15, 22.9, 23.4, 24.6, 27.85, 29.15, 30.85 mm | 26, 30, 32 |
| 连接器宽度(纵向) | 适合电线尺寸(AWG)Max. |
| 3.2, 3.4, 3.6, 4.3, 4.8, 5.0, 5.2, 5.5 mm | 26, 30 |
| 连接器高度 | 适合电线尺寸(2mm)Min. |
| 3.4, 3.6, 4.0, 4.3, 4.8, 5.0, 5.4 mm | 适合电线尺寸(2mm)Max. |
| 安装方法 | (Max.)使用温度范围 |
| SMT, DIP穿孔 | 85 ℃ |
| 基板封装设计 | (Min.)使用温度范围 |
| 板上 | -35 ℃ |
| 基板固定的方法 | 面板安装方法 |
| 焊接 |
